Насоси шестеренні серії KVANT група 3|Hydrosila

Робочий об'єм 20 ... 90 смᶟ/об
Номінальний тиск до 250 бар
Максимальний тиск до 270 бар
Максимальна частота обертання до 3000 хв⁻¹
Tандемування Опціонально
Габаритно-приєднувальні розміри за міжнародними стандартами SAE, DIN, EUROPEAN, GERMAN

Опис

Насоси шестеренні серії KVANT групи 3мають широкий вибір валів, фланців і портів, які відповідають міжнародним стандартам, що дозволяє використовувати їх у безлічі додатків. Мають високі показники надійності і довговічності.

Застосування:

Сільськогосподарська техніка
Будівельна техніка
Лісова техніка
Підйомно-транспортне обладнання
Комунальні машини

Згідно технічних умов (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.

Насоси шестеренні відрізняються універсальністю, простотою конструкції і низькими витратами на обслуговування. Сучасні технології та багаторічний досвід компанії Hydrosila дозволяють нам створювати насоси з високими показниками надійності і довговічності. Високий ККД, низький рівень шуму, величезний асортимент приєднувальних розмірів і опцій роблять ці насоси відмінним рішенням для гідрофікації різної мобільної техніки та обладнання.

Характеристики:

Насос шестеренний із зовнішнім зачепленням.
Легкий і міцний корпус з алюмінієвого прокатного профілю.
Монтажні фланці і задні кришки з алюмінієвого сплаву або високоміцного чавуну.
Монтажні фланці і вали відповідно до міжнародних стандартів SAE, EUROPEAN, GERMAN.
Тандемування до 4 секцій, з роздільним або спільним входом для секцій.
Високоякісні ущільнення NBR (Viton опціонально).
Можливі індивідуальні рішення для спеціальних застосувань.

Робочі рідини: мінеральні та спеціальні оливи з кінематичною в'язкістю 30...70 мм²/с при температурі +50 °С.
Рідини повинні відповідати стандарту DIN 51524-2.

Технічні характеристики

Технічні характеристики насосів шестеренних серії KVANT, група 3

Код робочого об'єму Displacement code		GP3K20	GP3K23	GP3K25	GP3K28	GP3K32	GP3K36	GP3K40	GP3K45	GP3K50	GP3K56	GP3K63	GP3K71	GP3K80	GP3K90
Максимальний робочий об'єм / Displacement max	cm³/rev	20	23	25	28	32	36	40	45	50	56	63	71	80	90
Подача за 1500 об/хв / Flow rate at 1500 rpm	l/min	28,5	32,8	35,6	39,9	45,6	51,3	57	64,1	71,3	79,8	89,8	101,2	114	128,3
Максимальний тривалий тиск, P₁ Max. continuous pressure, P₁	bar	250				240			230	210	200	190	170	160	150
Максимальний короткочасний тиск, P₂ Max. intermittent pressure, P₂	bar	270				260			250	230	220	210	190	180	170
Піковий тиск, P₃ / Peak pressure, P₃	bar	300		290		280			270	250	230	220	200	190	180
Макс. частота обертання, n_max / Max. speed, n_max	min^-1	3000								2500				2200
Мін. частота обертання за P₁≤100 bar, n_min Min. speed at P₁≤100 bar, n_min	min^-1	700								600
Вага / Weight	kg	7	7,1	7,2	7,3	7,4	7,6	7,7	7,9	8,1	8,3	8,5	8,8	9,2	9,6

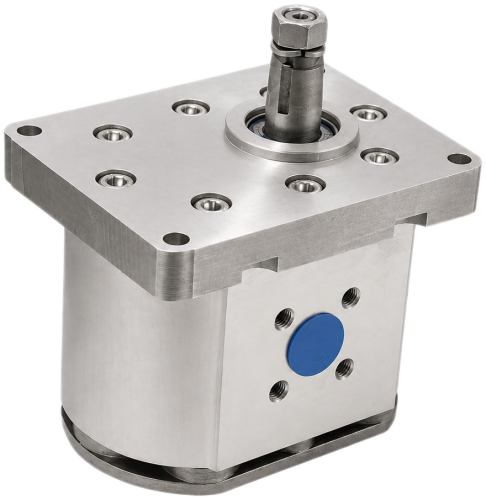

Насоси шестеренні серії KVANT
