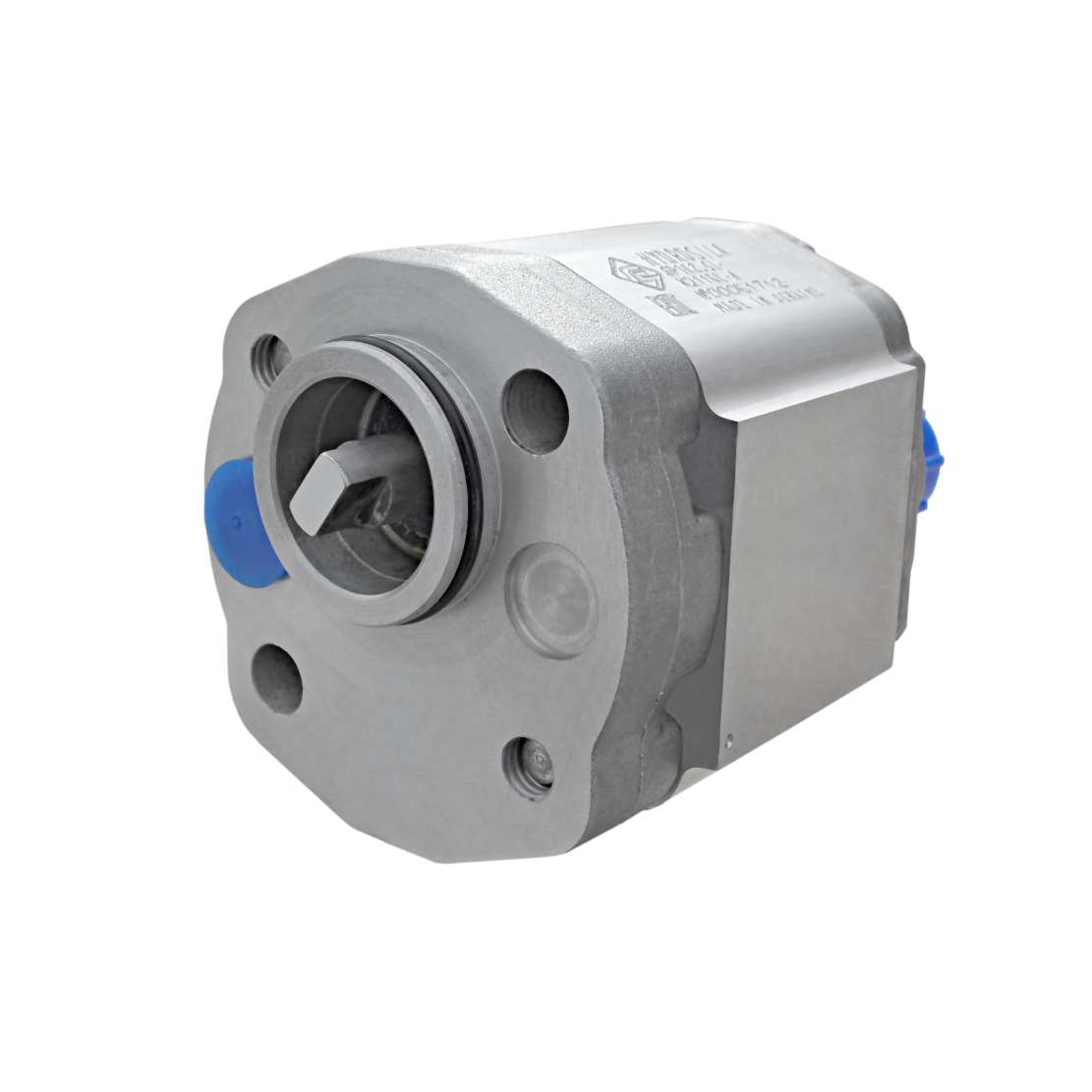

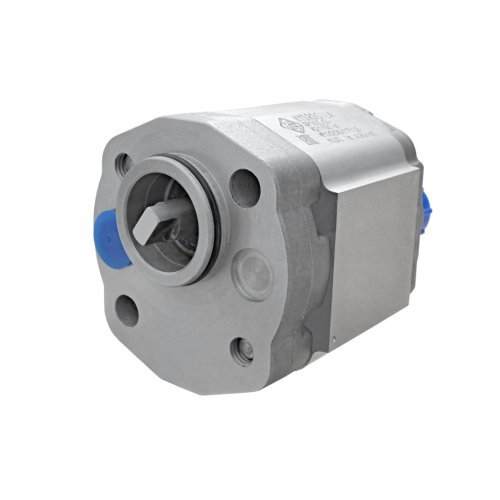

Насоси шестеренні серії KVANT група 1|Hydrosila

Робочий об'єм 1 ... 10 смᶟ/об
Номінальний тиск до 250 бар
Максимальний тиск до 270 бар
Максимальна частота обертання до 4000 хв⁻¹
Tандемування Опціонально
Габаритно-приєднувальні розміри за міжнародними стандартами SAE, DIN, EUROPEAN, GERMAN

Опис

Шестеренні насоси KVANT групи 1 мають широкий вибір приводних валів, монтажних фланців і варіантів приєднання портів відповідно до поширених міжнародних стандартів. Різноманітність виконань дає змогу застосовувати їх у широкому спектрі гідравлічних систем і обладнання.

Застосування:

гідравлічні станції та мінігідростанції;
обладнання для автосервісів;
гідроборти;
підйомні та вирівнювальні платформи.

Згідно з технічними умовами (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.

Насоси серії KVANT групи 1 поєднують компактну конструкцію, універсальність і широкий вибір варіантів виконання. Різні типи валів, монтажних фланців і приєднання гідроліній дають змогу адаптувати насос до конкретної гідравлічної системи та спрощують його інтеграцію в обладнання.

Проста конструкція та невисокі вимоги до технічного обслуговування забезпечують зручність експлуатації. Насоси можуть використовуватися як у складі мобільної техніки, так і в компактних гідравлічних станціях та іншому обладнанні.

Характеристики:

шестеренний насос із зовнішнім зачепленням;
легкий і міцний корпус з алюмінієвого прокатного профілю;
монтажні фланці та задні кришки з алюмінієвого сплаву;
широкий вибір монтажних фланців, приводних валів і приєднань відповідно до SAE, DIN, EUROPEAN, GERMAN;
підведення гідроліній через корпус, монтажний фланець або задню кришку;
тандемування до 4 секцій зі спільним або роздільним входом для окремих секцій;
ущільнення NBR, FKM (Viton) — опціонально;
спеціальні виконання за погодженням із замовником.

Робочі рідини: мінеральні та спеціальні оливи з кінематичною в'язкістю 30...70 мм²/с при температурі +50 °С.
Рідини повинні відповідати стандарту DIN 51524-2.

Технічні характеристики

Технічні характеристики насосів шестеренних серії КVANT, група 1

Код робочого об'єму Displacement code		GP1K	GP1K1.2	GP1K1.6	GP1K2.1	GP1K2.5	GP1K3.2	GP1K3.5	GP1K4.2	GP1K5	GP1K6.2	GP1K7	GP1K8	GP1K9
Максимальний робочий об'єм Displacement max	cm³/rev	1,0	1,2	1,6	2,1	2,5	3,2	3,5	4,2	5,0	6,2	7,0	8,0	10,0
Подача за 1500 об/хв Flow rate at 1500 rpm	l/min	1,4	1,7	2,3	3,0	3,6	4,6	5,0	6,0	7,1	8,8	10,0	11,4	14,3
Максимальний тривалий тиск, P₁ Max. continuous pressure, P₁	bar	250						240		230	220	210	170	140
Максимальний короткочасний тиск, P₂ Max. intermittent pressure, P₂	bar	270						260		250	240	230	190	160
Піковий тиск, P₃ Peak pressure, P₃	bar	290						280		270	260	250	210	180
Макс. частота обертання, n_max / Max. speed, n_max	min^-1	4000						3500					3200
Мін. частота обертання за P₁≤100 bar, n_min Min. speed at P₁≤100 bar, n_min	min^-1	750					650				600
Вага Weight	kg	0,836	0,85	0,87	0,91	0,93	0,96	0,98	1,0	1,05	1,16	1,20	1,26	1,32
