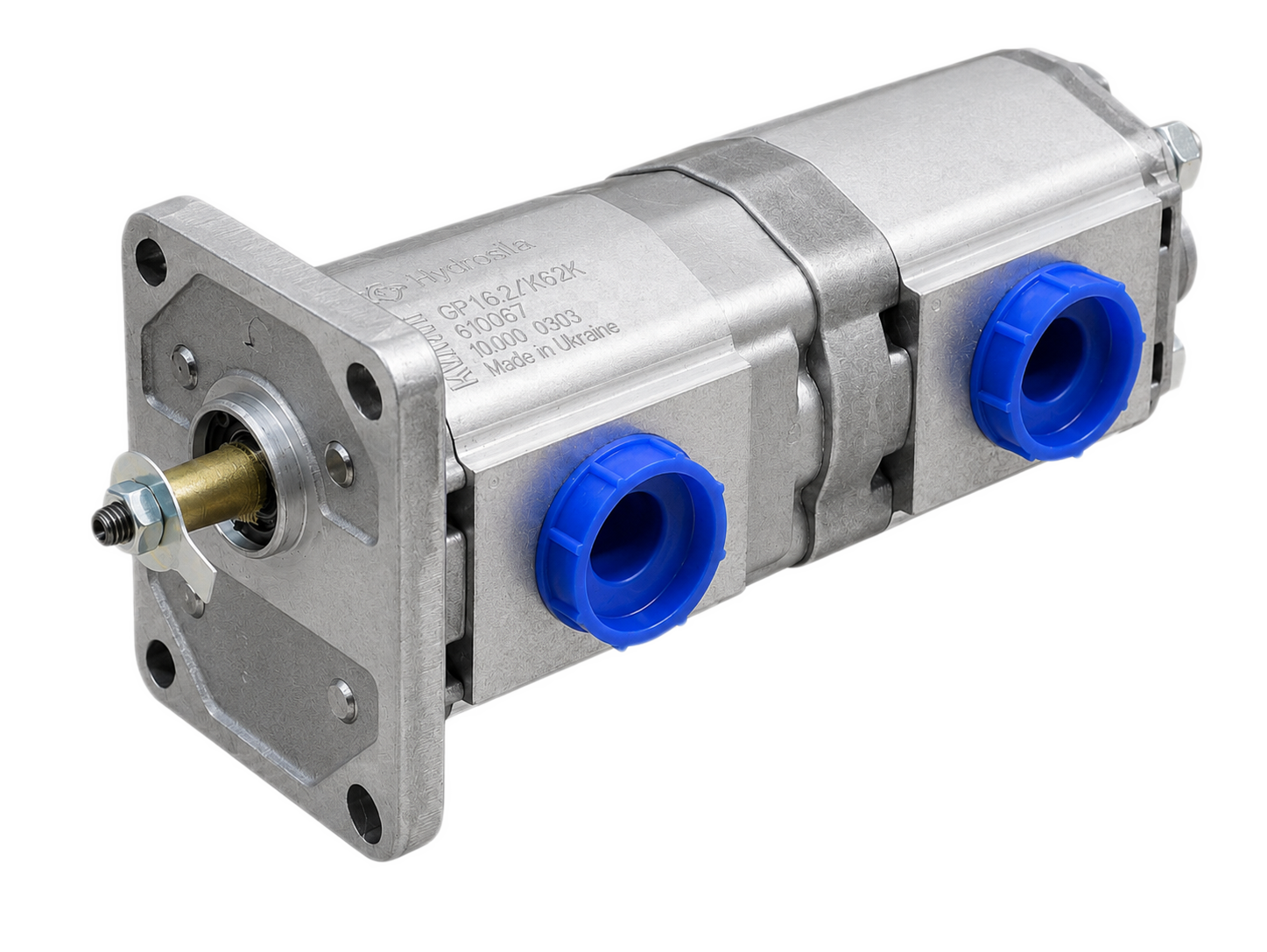

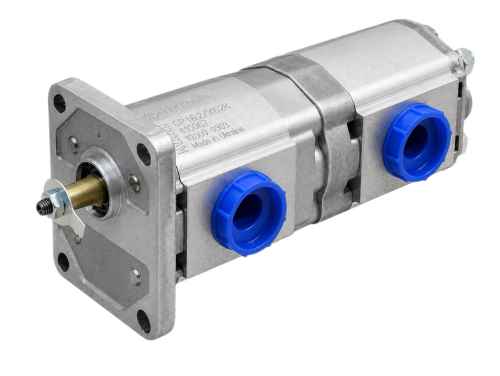

Насоси шестеренні багатосекційні серії KVANT
- Номінальний тиск до 250 бар
- Максимальний тиск до 280 бар
- Максимальна частота обертання до 4000 хв⁻¹
- Габаритно-приєднувальні розміри за міжнародними стандартами SAE, DIN, EUROPEAN, GERMAN
Багатосекційні шестеренні насоси серії KVANT призначені для гідравлічних систем мобільної техніки та обладнання. Доступні в групах 1, 2, 2,5, 3 і 4 з робочим об’ємом від 1 до 200 см³/об. Залежно від групи та робочого об’єму номінальний тиск становить до 250 бар.
Застосування:
- сільськогосподарська техніка;
- будівельна техніка;
- лісова техніка;
- підйомно-транспортне обладнання;
- комунальні машини.
Згідно з технічними умовами (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.
Багатосекційні насоси KVANT поєднують універсальність, просту конструкцію та широкий вибір варіантів виконання. Доступні насоси до чотирьох секцій зі спільним або роздільним входом для окремих секцій, що дає змогу використовувати один насосний агрегат для живлення кількох гідравлічних контурів.
Широкий вибір монтажних фланців, приводних валів, варіантів підведення гідроліній та додаткових опцій спрощує інтеграцію насосів у різні гідравлічні системи мобільної техніки та обладнання.
Особливості конструкції:
- шестеренні насоси із зовнішнім зачепленням;
- багатосекційні виконання до 4 секцій;
- спільний або роздільний вхід для окремих секцій;
- правий або лівий напрямок обертання;
- легкий і міцний корпус з алюмінієвого прокатного профілю;
- монтажні фланці та задні кришки з алюмінієвого сплаву або чавуну;
- широкий вибір монтажних фланців і приводних валів відповідно до SAE, DIN, EUROPEAN, GERMAN;
- підведення гідроліній через корпус або задню кришку;
- можливість встановлення запобіжних і пріоритетних клапанів;
- монтажний фланець із підшипниковим вузлом — опціонально;
- ущільнення NBR, FKM (Viton) — опціонально;
- спеціальні виконання за погодженням із замовником.
Робочі рідини: мінеральні та спеціальні оливи з кінематичною в'язкістю 30...70 мм²/с при температурі +50 °С.
Рідини повинні відповідати стандарту DIN 51524-2.
| Матриця тандемувавання | Перша секція | |||||
|---|---|---|---|---|---|---|
| Група 1 | Група 2 | Група 2,5 | Група 3 | Група 4 | ||
| Друга секція |
Група 1 | 1 + 1 | 2 + 1 | 2,5 + 1 | 3 + 1 | |
| Група 2 | 2 + 2 | 2,5 + 2 | 3 + 2 | |||
| Група 2,5 | 2,5 + 2,5 | 4 + 2,5 | ||||
| Група 3 | 3 + 3 | 4 + 3 | ||||
| Група 4 | 4 + 4 | |||||
