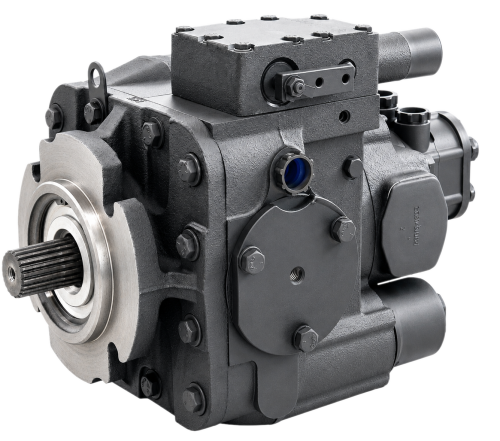

Насоси аксіально-поршневі регульовані серії H
- Робочий об'єм 33 ... 112 смᶟ/об
- Номінальний тиск 420 бар
- Максимальний тиск 450 бар
- Управління гідромеханічне (МН), електричне 3-позиційне (ЕR). Для р/о 90 і 112 смᶟ/об - гідравлічне пропорційне (HD) і електропропорційне (EP).
- Можливість тандемування за стандартом SAE
Регульовані аксіально-поршневі насоси серії H PVH33 PVH53 PVH71 PVH90 PVH112 призначені для гідравлічних систем із замкнутим контуром. Застосовується у складі гідростатичних трансмісій приводу ходу та робочого обладнання комбайнів, дорожньо-будівельної та іншої мобільної техніки.
Застосування:
- комбайни;
- автобетонозмішувачі;
- дорожні котки.
Згідно з технічними умовами (ТУ), продукція ТМ Hydrosila призначена для роботи в гідравлічних системах тракторів, автомобілів, сільськогосподарської та дорожньо-будівельної техніки.
Згідно з технічними умовами (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.
Насоси серії PVH створені на базі конструктивної схеми Sauer Series 20 та суттєво модернізовані з урахуванням багаторічного досвіду Hydrosila. Модернізація дала змогу підвищити технічні та експлуатаційні характеристики основних вузлів, зберігши перевірену надійність конструкції.
Насоси розраховані на роботу у важких умовах експлуатації та призначені для гідростатичних трансмісій будівельної, дорожньої, сільськогосподарської та іншої мобільної техніки.
Характеристики:
- аксіально-поршнева конструкція з похилою шайбою;
- регульований робочий об’єм;
- високий об’ємний ККД;
- вбудований насос підживлення;
- плавна зміна напрямку потоку робочої рідини;
- запобіжний клапан високого тиску;
- біметалеве приставне дно з високою зносостійкістю;
- полегшені плунжери для надійної роботи на високих режимах навантаження;
- конічні роликопідшипники для сприйняття значних радіальних і осьових навантажень;
- радіальне або торцеве ущільнення приводного вала для надійної зовнішньої герметичності;
- монтажні фланці відповідно до стандарту SAE;
- можливість тандемування за стандартом SAE.
Робочі рідини: мінеральні та спеціальні оливи з кінематичною в'язкістю 30...70 мм²/с при температурі +50 °С.
Рідини повинні відповідати стандарту DIN 51524-2.
Технічні характеристики аксіально-поршневих насосів серії PVH
| Код робочого об'єму Displacement code |
33 | 52 | 71 | 90 | 112 | |
|---|---|---|---|---|---|---|
| Максимальний робочий об'єм Displacement max |
cm3 ccm |
33,3 | 51,6 | 69,8 | 89,8 | 110,8 |
| Максимальна подача Maximum flow |
л/хв l/min |
113,5 | 204 | 275,8 | 314,5 | 391,6 |
| Максимальний тиск в гідролінії високого тиску Maximum pressure in high pressure line |
bar | 450 | ||||
| Номінальний тиск в гідролінії високого тиску Rated pressure in high pressure line |
bar | 420 | ||||
| Максимальний тиск дренажу Maximum case pressure |
bar | 2,5 | ||||
| Максимальна частота обертання Maximum speed |
мин-1 min-1 |
3590 | 4160 | 3720 | ||
| Мінімальна частота обертання Minimum speed |
мин-1 min-1 |
500 | ||||
| Номінальна частота обертання Rated speed |
мин-1 min-1 |
2500 | ||||
| Максимальний кут нахилу похилої шайби Maximum swashplate angle |
град Degr |
± 18 | ||||
| Номінальна потужність Rated power |
кВт kW |
60 | 93 | 125,9 | 160,5 | 199,8 |
| Вага (без робочої рідини) Weight (without fluid) |
кг kg |
51 | 61 | 69 | 85 | |
