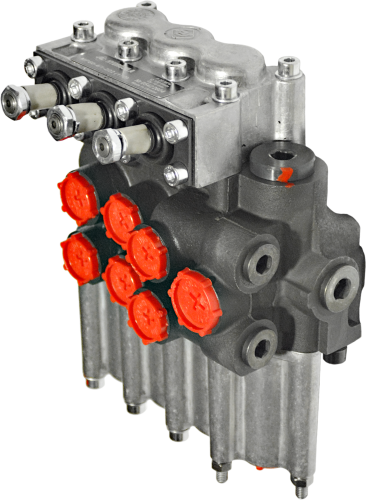

Гідророзподільники моноблочні МР80
- Центр закритий
- Потік 80-100 л/хв
- Тиск номінальний на вході до 200 бар
- Тиск максимальний на портах А і В до 250 бар
- Кількість золотників 3 шт
Моноблочні гідророзподільники МР80: МР80-4 / 1 МР80-4 / 2 МР80-4 / 3 МР80-4 / 4
Застосування:
- Трактори сільськогосподарські
- Лісові трактори
- Бульдозери
Згідно технічних умов (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.
Характеристики:
- Гідророзподільник МР80 може працювати в гідросистемах з потоком до 100 л/хв. Призначений для розподілу і регулювання тиску в гідросистемах сільськогосподарських і лісових тракторів, бульдозерів та інших мобільних машин.
- Гідророзподільник з закритим центром призначений для роботи в гідросистемах з насосом постійної продуктивності.
- Оснащений головним запобіжним клапаном і розвантажувальним клапаном.
- Зворотний клапан, що забезпечує пропорційне керування золотниками.
- Внутрішня схема розподілу потоку - паралельна.
- Трьох-і чотирьохпозиційним золотники.
- Ручне управління золотником.
- Опціональне оснащення гідрозамками.
Конструктивні виконання гідророзподільників МР80:
- МР80-4 / 1 - для автономного застосування в гідросистемах;
- МР80-4 / 2 - для застосування спільно з розподільником МР80-4/3 *;
- МР80-4 / 3 - для застосування спільно з розподільником МР80-4/2 **;
- МР80-4 / 4 - для застосування спільно з регулятором глибини обробітку грунту 80-4614020 *.
* Допускається автономне застосування розподільників МР80-4/2 і МР80-4/4 при установці замість заглушки К1 / 4 "додаткового патрубка, з'єднаного зі зливом.
** Автономне застосування розподільника МР80-4/3 КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ.
Є повним аналогом гідророзподільників типу Р80 і Р75 по функціональному призначенню і габаритно-приєднувальних розмірів.
Робочі рідини: мінеральні та спеціальні гідравлічні оливи з кінематичною в'язкістю 30–70 мм²/с при температурі +50 °C.
Рідини повинні відповідати стандарту DIN 51524-2.
Технічні характеристики гідророзподільників серії МР80
| Позначення Designation |
MP80-4/1-222 MP80-4/4-222 |
MP80-4/1-111 MP80-4/1-333 |
MP80-4/1-444-4 MP80-4/2-444-4 MP80-4/3-444-4 |
|---|---|---|---|
| Тип гідророзподільника / Type | Моноблочний, із закритим центром / Monoblock, closed-center | ||
| Умовний прохід, мм / Rated bore, mm | 16 | ||
| Витрата робочої рідини (номінальна), л/хв / Flow (rated), l/min | 80 | ||
| Витрата робочої рідини (максимальна), л/хв / Flow (maximum), l/min | 160 | ||
| Робочий тиск (номінальний), bar / Pressure (rated), bar | 20 | ||
| Робочий тиск (максимальний), bar / Pressure (maximum), bar | 25 | ||
| Кількість золотників / Number of spools | 3 | ||
| Керування золотником / Spool actuation type | Ричажне / Lever | ||
| Позиції золотника Position of spool |
"Підйом з фіксацією", "Нейтральна", "Опускання з фіксацією", "Плаваюча з фіксацією" / "Raise fixed", "Neutral", "Lower fixed", "Floating fixed" |
"Підйом без фіксації", "Нейтральна", "Опускання без фіксації", "Плаваюча з фіксацією" / "Raise without fixation", "Neutral", "Lower without fixation", "Floating fixed" |
"Підйом без фіксації", "Нейтральна", "Опускання без фіксації", "Плаваюча з фіксацією" / "Raise without fixation", "Neutral", "Lower without fixation", "Floating fixed" |
| Тип запобіжного клапана / Relief valve type | Дифференціальний / Differential | ||
| Вага, кг / Weight, kg | 17 | ||
