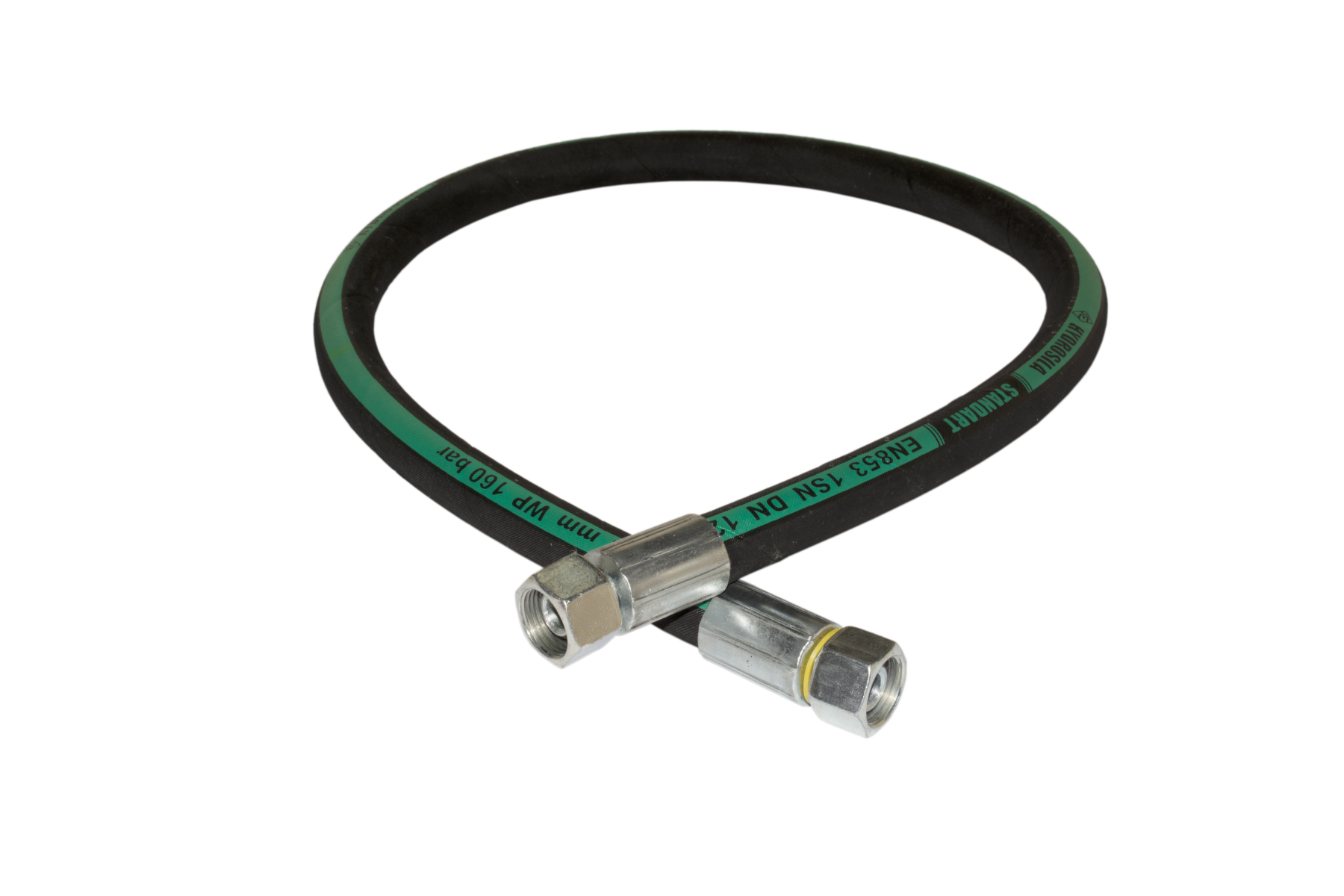

Рукав високого тиску 1SN 6268 (1-о обплітний)

Однооплітні рукави високого тиску типу 1SN призначені для використання як гнучкі трубопроводи в гідравлічних системах мобільної техніки та обладнання із середнім робочим тиском. Рукави відповідають вимогам EN 853 1SN та доступні в широкому діапазоні типорозмірів і виконань.

Застосування:

• сільськогосподарська техніка;
• будівельна та дорожня техніка;
• комунальні машини;
• інше мобільне обладнання з гідравлічним приводом.

Згідно з технічними умовами (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.

Рукави високого тиску застосовуються для передачі робочої рідини між компонентами гідравлічної системи. Гнучка конструкція спрощує монтаж у місцях, де використання жорстких трубопроводів ускладнене або недоцільне.

Рукави комплектуються широким вибором фітингів і штуцерів, що дає змогу адаптувати готовий РВТ до конкретної гідравлічної системи та приєднувальних розмірів обладнання.

Характеристики:

• однооплітна конструкція типу 1SN;
• відповідність стандарту EN 853 1SN;
• умовний прохід — 6–25 мм;
• максимальний робочий тиск — до 225 бар, залежно від внутрішнього діаметра рукава;
• мінімальний розривний тиск — до 900 бар, залежно від внутрішнього діаметра рукава;
• можливість комплектування фітингами типів DKM, DKL, DKOL, DKS, DKOS, DKR, DKRO, ORFS, JIC 37° та іншими;
• доступні штуцери CM, CORFS, CJIC 37°, CEL, CES, Banjo;
• виконання фітингів з кутом 0°, 45° і 90°;
• метричні, дюймові та фланцеві різьбові/приєднувальні виконання;
• довжина РВТ за специфікацією замовника — від 210 мм до 50 м;
• поперечне та поздовжнє обтискання залежно від типу рукава та фітинга.

Рекомендації щодо правильного монтажу та умов експлуатації РВТ наведені в каталозі.

Робочі рідини: мінеральні та спеціальні гідравлічні оливи з кінематичною в'язкістю 30–70 мм²/с при температурі +50 °C.

Рідини повинні відповідати стандарту DIN 51524-2.
