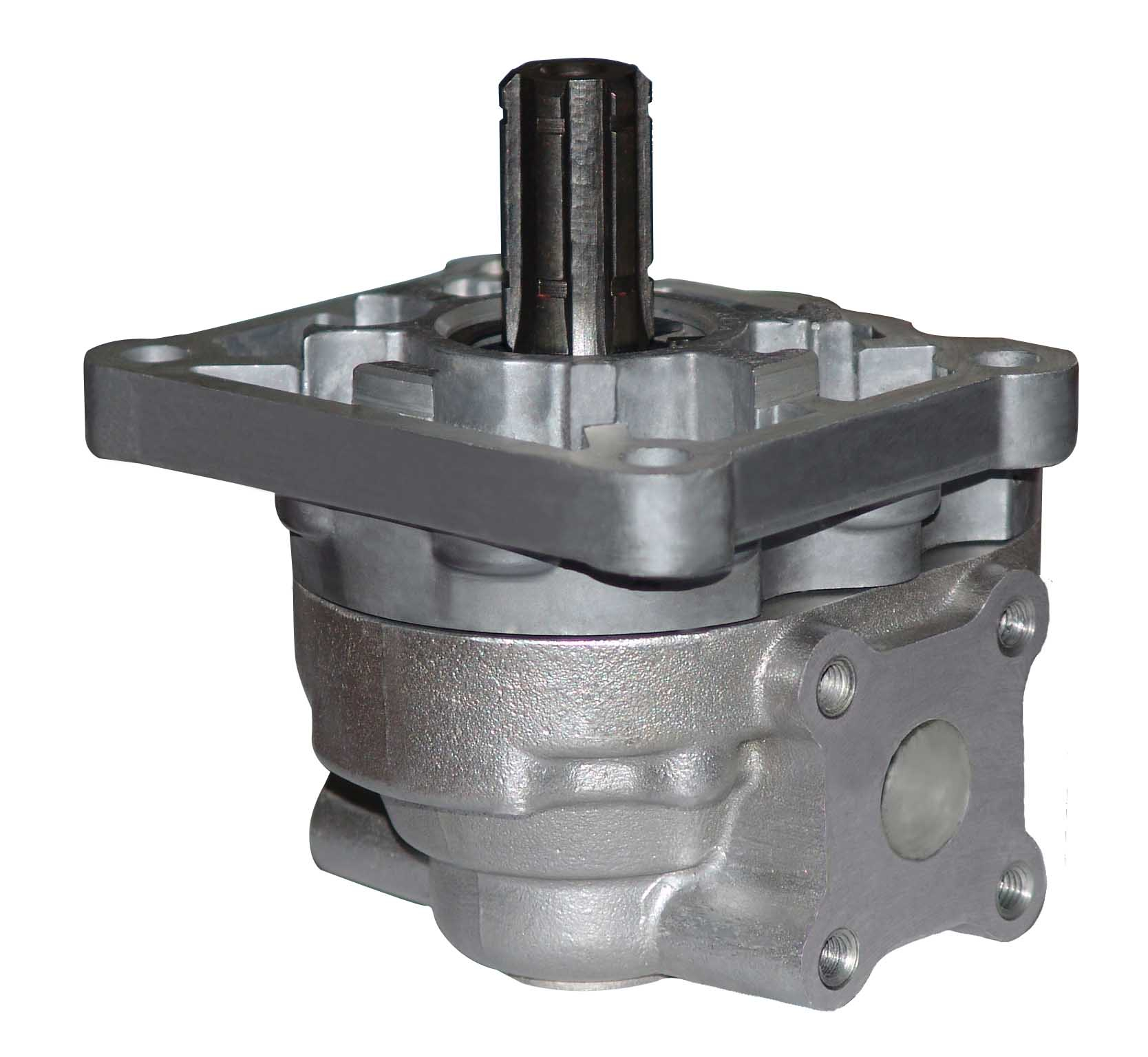

Насоси шестеренні серії MASTER
- Робочий об'єм 25, 32, 40, 50 смᶟ/об
- Номінальний тиск до 160 бар
- Максимальний тиск до 210 бар
- Максимальна частота обертання до 3000 хв⁻¹
- Tандемування Опціонально
- Габаритно-приєднувальні розміри відповідають стандартам ДСТУ, ГОСТ
Серія MASTER групи 3 включає насоси НШ25М-3, НШ32М-3, НШ40М-3, НШ50М-3. Також поширені скорочені позначення НШ25, НШ32, НШ40, НШ50. Доступні виконання з правим і лівим напрямком обертання.
Насоси шестеренні серії MASTER призначені для гідравлічних систем мобільних машин та обладнання. Проста та надійна конструкція забезпечує тривалий ресурс, стабільні робочі характеристики та невисокі вимоги до технічного обслуговування.
Габаритно-приєднувальні розміри монтажних фланців і валів відповідають стандартам ДСТУ та ГОСТ. За погодженням із замовником можливе виготовлення спеціальних виконань фланців і валів для окремих застосувань.
Застосування:
- сільськогосподарська техніка;
- будівельна техніка;
- підйомно-транспортне обладнання;
- комунальні машини.
Характеристики:
- шестеренний насос із зовнішнім зачепленням;
- легкий і міцний корпус із високоміцного алюмінієвого сплаву;
- монтажні фланці та вали за стандартами ДСТУ і ГОСТ;
- тандемування до 2 секцій;
- ущільнення NBR, FKM (Viton) — опціонально;
- спеціальні виконання фланців і валів за погодженням із замовником.
Робочі рідини: мінеральні та спеціальні гідравлічні оливи з кінематичною в'язкістю 30–70 мм²/с при температурі +50 °C.
Рідини повинні відповідати стандарту DIN 51524-2.
Згідно технічних умов (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.
Технічні характеристики насосів шестеренних серії MASTER, група 3
| Код робочого об'єму Displacement code |
НШ25М-3 | НШ32М-3 | НШ40М-3 | НШ50М-3 | |
|---|---|---|---|---|---|
| Максимальний робочий об'єм / Displacement max | cm3/rev | 25 | 32 | 40 | 50 |
| Подача при 1500 об/хв / Feed at 1500 rpm | l/min | 35,2 | 45,1 | 56,4 | 70,5 |
| Максимальний тривалий тиск, P1 Max. continuous pressure, P1 |
bar | 160 | |||
| Максимальний короткотривалий тиск, P2 Max. intermittent pressure, P2 |
bar | 210 | |||
| Піковий тиск, P3 / Peak pressure, P3 | bar | 250 | |||
| Макс. частота обертання, nmax / Max. speed, nmax | min-1 | 3000 | |||
| Мін. частота обертання за P1≤100 bar, nmin Min. speed at P1≤100 bar, nmin |
min-1 | 500 | |||
| Номінальна потужність / Rated power | |||||
