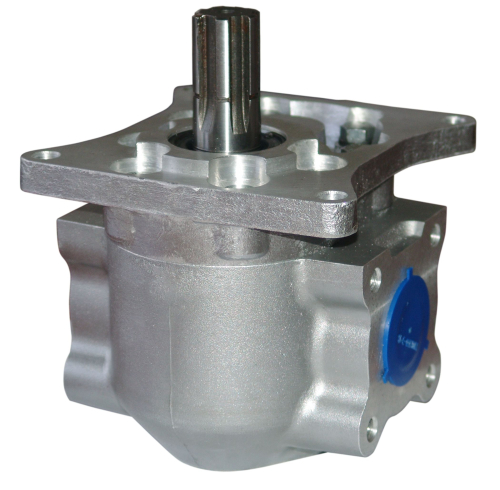

Насоси шестеренні серії MASTER, група 4|Hydrosila

Робочий об'єм 100 смᶟ/об
Номінальний тиск до 160 бар
Максимальний тиск до 210 бар
Максимальна частота обертання до 2400 хв⁻¹
Габаритно-приєднувальні розміри відповідають стандартам ДСТУ, ГОСТ

Опис

Серія MASTER групи 4 включає насос НШ100М-3. Також поширене скорочене позначення НШ100. Доступні виконання з правим і лівим напрямком обертання.

Насоси шестеренні серії MASTER призначені для гідравлічних систем мобільних машин та обладнання. Проста та надійна конструкція забезпечує тривалий ресурс, стабільні робочі характеристики та невисокі вимоги до технічного обслуговування.

Габаритно-приєднувальні розміри монтажних фланців і валів відповідають стандартам ДСТУ та ГОСТ. За погодженням із замовником можливе виготовлення спеціальних виконань фланців і валів для окремих застосувань.

Застосування:

сільськогосподарська техніка;
будівельна техніка;
підйомно-транспортне обладнання;
комунальні машини.

Характеристики:

шестеренний насос із зовнішнім зачепленням;
легкий і міцний корпус із високоміцного алюмінієвого сплаву;
монтажні фланці та вали за стандартами ДСТУ і ГОСТ;
тандемування до 2 секцій;
ущільнення NBR, FKM (Viton) — опціонально;
спеціальні виконання фланців і валів за погодженням із замовником.

Робочі рідини: мінеральні та спеціальні гідравлічні оливи з кінематичною в'язкістю 30–70 мм²/с при температурі +50 °C.

Рідини повинні відповідати стандарту DIN 51524-2.

Згідно технічних умов (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.

Технічні характеристики

Технічні характеристики насосів шестеренних серії MASTER, група 4

Код робочого об'єму Displacement code		НШ100М-3
Максимальний робочий об'єм Displacement max	cm³/rev	100
Максимальний тривалий тиск, P₁ Max. continuous pressure, P₁	bar	160
Максимальний короткотривалий тиск, P₂ Max. intermittent pressure, P₂	bar	210
Піковий тиск, P₃ Peak pressure, P₃	bar	250
Максимальна частота обертання, n_max Max speed, n_max	min^-1	2400
Мінімальна частота обертання за P₁≤100 bar, n_min Min. speed at P₁≤100 bar, n_min	min^-1	500

Насоси шестеренні серії ANTEY

Група 4

Робочий об'єм - 71 смᶟ/об, 100 смᶟ/об.
Номінальний тиск - до 160 бар.

Моделі: НШ71А-3, НШ100А-3, НШ71А-3Л, НШ100А-3Л. Також поширені скорочені позначення НШ71, НШ100. Доступні виконання з правим і лівим напрямком обертання.

Надійні шестеренні насоси серії ANTEY, що протягом багатьох років успішно експлуатуються у складних кліматичних умовах та за підвищеної запиленості у всьому світі. Габаритно-приєднувальні розміри відповідають стандартам ДСТУ і ГОСТ.

Згідно технічних умов (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.

Насоси шестеренні серії MASTER

Група 3

Робочий об'єм — 25, 32, 40, 50 см³/об.
Номінальний тиск — до 160 бар.

Моделі: НШ25М-3, НШ32М-3, НШ40М-3, НШ50М-3. Доступні виконання з правим і лівим напрямком обертання.

Призначені для гідравлічних систем сільськогосподарської, будівельної, комунальної та іншої мобільної техніки. Габаритно-приєднувальні розміри відповідають стандартам ДСТУ і ГОСТ.

Доступні спеціальні виконання за погодженням із замовником.

Згідно технічних умов (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.

Насоси шестеренні серії KVANT

Група 3

Робочий об'єм: 20 ... 90 смᶟ/об.
Номінальний тиск - до 250 бар.

Насоси шестеренні серії KVANT група 3 GP3K20...GP3K90 мають широкий вибір валів, фланців і портів, які відповідають усім міжнародним стандартам, що дозволяє використовувати їх у безлічі додатків.

Мають високі показники надійності і довговічності. Ідеальне рішення для застосування в гідросистемах сільськогосподарської, будівельної і комунальної техніки, підйомно-транспортному обладнанні та інших мобільних машинах.

Насоси серії KVANT групи 3 доступні у виконанн з правим, лівим напрямком обертання.
