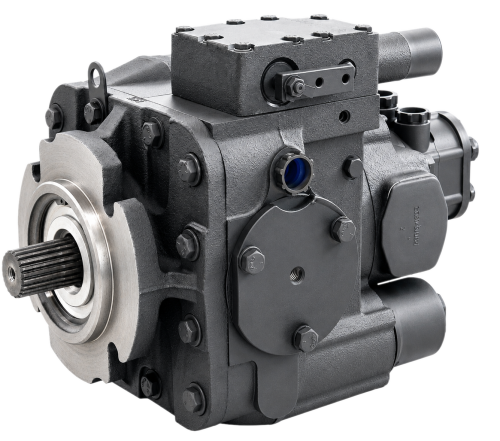

Насоси аксіально-поршневі регульовані серії S
- Робочий об'єм 33 ... 90 смᶟ/об
- Номінальний тиск 357 бар
- Максимальний тиск 420 бар
- Управління гідромеханічне, електричне трипозійне
- Можливість тандемування за стандартом SAE
Регульовані аксіально-поршневі насос серії S: PVS33, PVS52, PVS71, PVS90 призначені для гідравлічних систем із замкнутим контуром. Застосовується у складі гідростатичних трансмісій приводу ходу та робочого обладнання комбайнів, дорожньо-будівельних і інших мобільних машин.
Застосування:
- комбайни;
- автобетонозмішувачі;
- дорожні котки.
Згідно з технічними умовами (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.
Насоси серії S мають перевірену часом конструкцію, створену на базі конструктивної схеми Sauer Series 20. Вони призначені для роботи у гідростатичних трансмісіях мобільної техніки та поєднують надійність, ремонтопридатність і стабільні характеристики в різних умовах експлуатації.
Характеристики:
- аксіально-поршнева конструкція з похилою шайбою;
- регульований робочий об’єм;
- високий об’ємний ККД;
- вбудований насос підживлення;
- плавна зміна напрямку потоку робочої рідини;
- полегшені плунжери для надійної роботи на високих режимах навантаження;
- монтажні фланці відповідно до стандарту SAE;
- в конструкції - конічні роликопідшипники для сприйняття значних радіальних і осьових навантажень;
- торцеве ущільнення приводного вала забезпечує надійну зовнішню герметичність.
Робочі рідини: мінеральні та спеціальні оливи з кінематичною в'язкістю 30...70 мм²/с при температурі +50 °С.
Рідини повинні відповідати стандарту DIN 51524-2.
Технічні характеристики аксіально-поршневих насосів PVS - серія S
| Код робочого об'єму Displacement code |
33 | 52 | 71 | 90 | |
|---|---|---|---|---|---|
| Максимальний робочий об'єм Displacement max |
cm3 |
33,3 | 51,6 | 69,8 | 89 |
| Максимальна подача Maximum flow |
l/min | 113,5 | 151,8 | 186,3 | 218,9 |
| Максимальний тиск в гідролінії високого тиску Maximum pressure in high pressure line |
bar | 420 | |||
| Номінальний тиск в гідролінії високого тиску Rated pressure in high pressure line |
bar | 357 | |||
| Максимальний тиск дренажу Maximum case pressure |
bar | 2,5 | |||
| Максимальна частота обертання Maximum speed |
мин-1 min-1 |
3590 | 3100 | 2800 | 2600 |
| Мінімальна частота обертання Minimum speed |
min-1 | 500 | |||
| Номінальна частота обертання Rated speed |
min-1 | 1500 | |||
| Максимальний кут нахилу похилої шайби Maximum swashplate angle |
Degr | ± 18 | |||
| Номінальна потужність Rated power |
kW | 18,7 | 29 | 39,3 | 63,3 |
| Вага (без робочої рідини) Weight (without fluid) |
kg | 45 | 55 | 63 | 78 |
