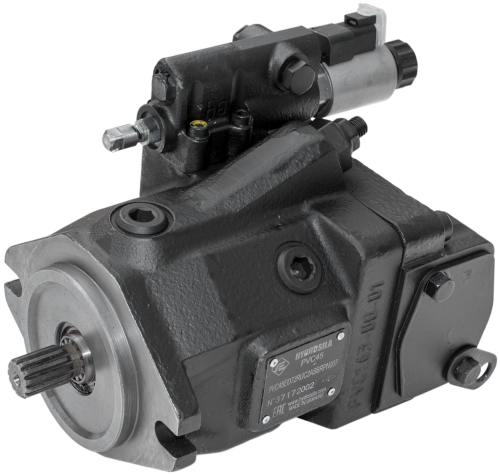

Насоси аксіально-поршневі регульовані серії C
- Робочий об'єм 18 ... 71 смᶟ/об
- Номінальний тиск 280 бар
- Максимальний тиск 350 бар
- Можливість тандемування за стандартом SAE
Регульовані аксіально-поршневі насоси серії PVC: PVC18 PVC28 PVC45 PVC63 PVC71- призначені для гідравлічних систем мобільної техніки. Компактна конструкція, знижене енергоспоживання, широкий вибір систем керування та варіантів конфігурації дають змогу адаптувати насос до різних типів машин і режимів роботи.
Застосування: телескопічні та екскаватори-навантажувачі, ковшові навантажувачі, бульдозери, колінчасті підйомники, комбайни, крани, а також інша будівельна, лісова, сільськогосподарська та спеціальна мобільна техніка.
Згідно з технічними умовами (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.
Насоси серії PVC поєднують компактну та надійну конструкцію з широкими можливостями регулювання. Різні типи регуляторів дають змогу підтримувати необхідні параметри тиску та подачі залежно від вимог конкретної гідравлічної системи.
Чавунний корпус сприяє ефективному відведенню тепла, а оптимізована конструкція качального вузла забезпечує стабільну роботу, високий об’ємний ККД і знижене енергоспоживання. Насоси можуть застосовуватися в будівельній, лісовій, сільськогосподарській і комунальній техніці, вантажному обладнанні, а також у машинах для гірничодобувної та нафтогазової галузей.
Характеристики:
- аксіально-поршнева конструкція з похилою шайбою;
- регульований робочий об’єм;
- високий об’ємний ККД;
- плавна робота в широкому діапазоні частот обертання;
- біметалевий розподільник з високою зносостійкістю;
- втулкове виконання блока циліндрів качального вузла підвищує антифрикційні властивості пар тертя та сприяє збільшенню загального ККД насоса;
- конічні роликопідшипники сприймають значні радіальні та осьові навантаження;
- механічне кріплення підшипників механізму повороту люльки забезпечує надійну роботу вузла регулювання;
- монтажні фланці відповідають стандарту SAE;
- можливість тандемування за стандартом SAE.
Види керування: регулятор тиску; регулятор тиску з регулятором подачі; регулятор тиску з дистанційним керуванням; електричний регулятор тиску.
Робочі рідини: мінеральні та спеціальні оливи з кінематичною в'язкістю 30...70 мм²/с при температурі +50 °С.
Рідини повинні відповідати стандарту DIN 51524-2.
Технічні характеристики аксіально-поршневих насосів серії C
| Код робочого об'єму Displacement code |
18 | 28 | 45 | 63 | 71 | |
|---|---|---|---|---|---|---|
| Частота обертання за номінального тиску (номінальна) Speed at rated pressure (rated) |
min-1 | 3330 | 3000 | 2600 | 2700 | 2600 |
| Частота обертання за номінального тиску (максимальна) Speed at rated pressure (maximum) |
min-1 | 3960 | 3600 | 3120 | 3140 | |
| Частота обертання за номінального тиску (мінімальна) Speed at rated pressure (minimum) |
min-1 | 500 | ||||
| Номинальна подача Rated flow |
l/min | 55,8 | 79 | 110 | 159,9 | 173,5 |
| Тиск на вході (максимальний) Inlet pressure (maximum) |
bar | 4 | ||||
| Тиск на вході (мінімальний) Inlet pressure (minimum) |
bar | 0,8 | ||||
| Тиск на виході (номінальний) Outlet pressure (rated) |
bar | 280 | ||||
| Тиск на виході (максимальний) Outlet pressure (maximum) |
bar | 350 | ||||
| Максимальний тиск дренажу Maximum case pressure |
bar | 2,5 | ||||
| Номінальна споживана потужність Input power |
kW | 29 | 41 | 57 | 83 | 90 |
| Об'ємний ККД (не менше ніж) Volumetric efficiency (not less than) |
0,94 | |||||
| Вага (без робочої рідини) Weight (without fluid) |
kg | 12 | 17 | 22 | 26 | 27 |
