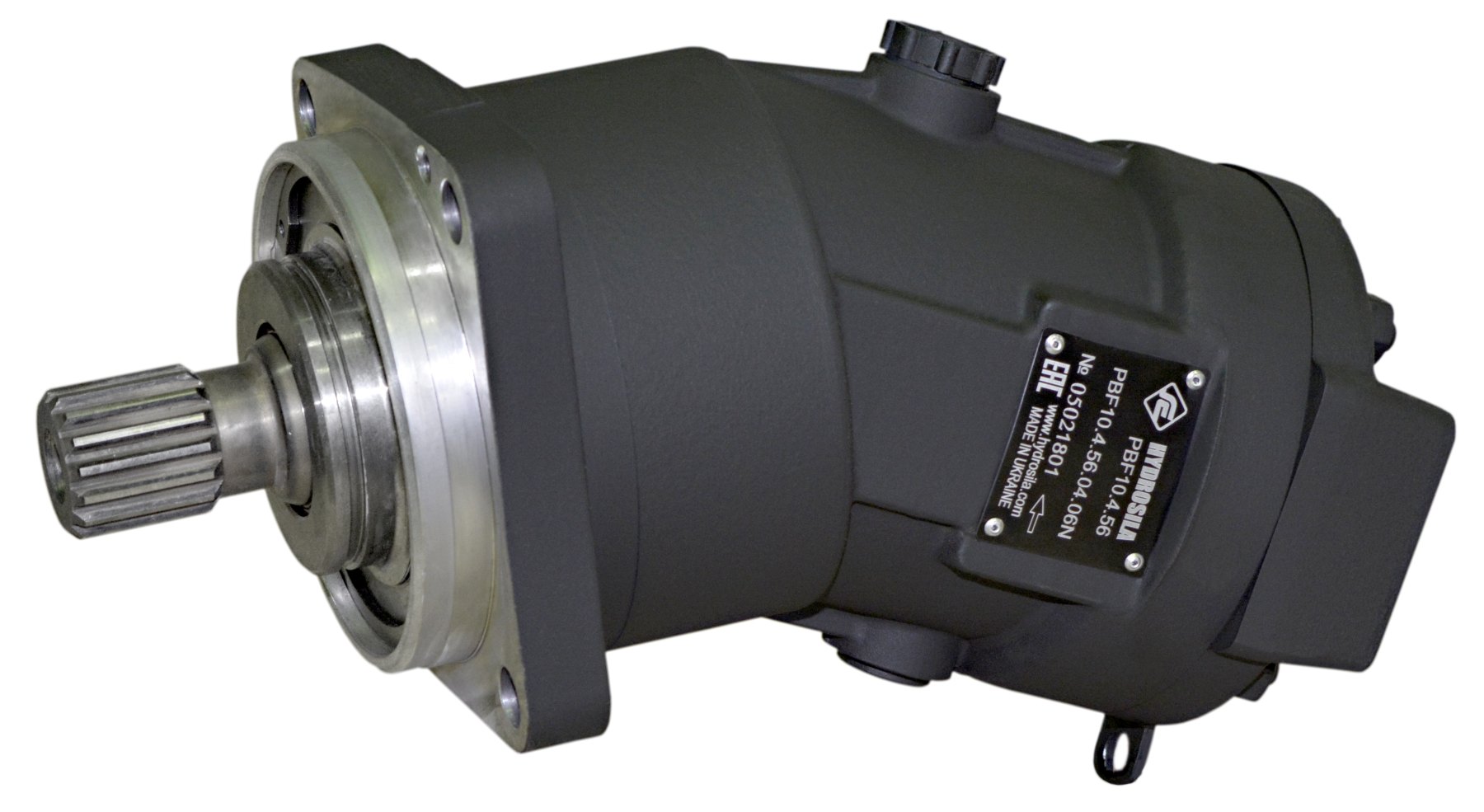

Насоси аксіально-поршневі нерегульовані серії BF10
- Робочий об'єм 28, 112 смᶟ/об
- Номінальний тиск 250 бар
- Максимальний тиск 400 бар
Нерегульовані аксіально-поршневі насоси з похилим блоком серії BF10 — PBF10.2.28, PBF10.2.112, PBF10.4.28 та PBF10.4.112 — призначені для гідравлічних систем мобільної техніки та обладнання. Легкий і міцний корпус із високоміцного алюмінієвого сплаву поєднує стійкість до корозії з надійною роботою в умовах інтенсивної експлуатації.
Застосування:
- ковшові навантажувачі;
- автокрани;
- гідроманіпулятори;
- комунальні машини;
- бурові машини;
- автогрейдери;
- асфальтоукладальники;
- залізнична техніка;
- гірничо-шахтне обладнання;
- гідропідйомники.
Згідно з технічними умовами (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.
Насоси серії PBF мають аксіально-поршневу конструкцію з похилим блоком та постійним робочим об'ємом. Кут нахилу блока 26° забезпечує компактну конструкцію та високі експлуатаційні характеристики.
Біметалічний блок циліндрів качаючого вузла має високу зносостійкість, а конічні роликопідшипники дають змогу приводному валу сприймати значні радіальні та осьові навантаження. Конструкція забезпечує високий гідромеханічний ККД і стабільну роботу в широкому діапазоні частот обертання.
Монтажний фланець виконаний відповідно до стандарту ISO 3019-2, а доступні виконання приводних валів відповідають стандартам DIN і ГОСТ.
Характеристики:
- нерегульований аксіально-поршневий насос із похилим блоком;
- кут нахилу блока — 26°;
- легкий і міцний корпус із високоміцного алюмінієвого сплаву, стійкого до корозії;
- ущільнення приводного вала з підвищеною термостійкістю;
- високий гідромеханічний ККД;
- біметалічний блок циліндрів качаючого вузла з високою зносостійкістю;
- конічні роликопідшипники для сприйняття значних радіальних та осьових навантажень;
- стабільна робота в широкому діапазоні частот обертання;
- монтажний фланець відповідно до стандарту ISO 3019-2;
- приводні вали відповідно до стандартів DIN і ГОСТ.
Робочі рідини: мінеральні та спеціальні оливи з кінематичною в'язкістю 30...70 мм²/с при температурі +50 °С.
Рідини повинні відповідати стандарту DIN 51524-2.
Технічні характеристики аксіально-поршневих насосів серії PBF10
| Типорозмір Size |
PBF10.2.28 | PBF10.4.112 | |
|---|---|---|---|
| Частота обертання за номінального тиску (мінімальна) Speed at rated pressure (minimum) |
min-1 | 400 | |
| Частота обертання (номінальна, за тиску на вході Pabs=0,8 bar) Speed at rated pressure (rated, at inlet pressure Pabs=0,8 bar) |
min-1 | 1920 | 1200 |
| Частота обертання (максимальна, за тиску на вході Pabs=1,0 bar) Speed at rated pressure (maximum, at inlet pressure Pabs=1,0 bar) |
min-1 | 3000 | 2000 |
| Частота обертання (максимальна, за тиску на вході Pabs=2,0 bar) Speed at rated pressure (maximum, at inlet pressure Pabs=2,0 bar) |
min-1 | 4750 | 3000 |
| Тиск (номінальний) Pressure (rated) |
bar | 200 | 250 |
| Тиск (максимальний t≤6 сек) Pressure (maximum t≤6 sec) |
bar | 320 | 400 |
| Максимальний тиск дренажу Maximum drain pressure |
bar | 1 | 2,5 |
| Тиск на вході (номінальний) Outlet pressure (rated) |
bar | 1 | |
| Тиск на вході (мінімальний) Outlet pressure (minimum) |
bar | 0,8 | |
| Тиск на вході (максимальний) Outlet pressure (maximum) |
bar | 2 | |
| Подача (мінімальна) Flow (minimum) |
l/min | 11 | 45 |
| Подача (номінальна) Flow (rated) |
l/min | 54 | 134 |
| Подача (максимальна) Flow (maximum) |
l/min | 84 | 224 |
| Подача (гранична) Flow (limit) |
l/min | 133 | 336 |
| Номінальна споживана потужність Input power |
kW | 18 | 56 |
| Максимальна споживана потужність Input power (maximum) |
kW | 45 | 149 |
| ККД гідромеханічний Hydromechanical efficiency |
0,96 | ||
| ККД об'ємний Volumetric efficiency |
0,95 | ||
| Вага (без робочої рідини) Weight (without fluid) |
kg | 9 | 29 |
