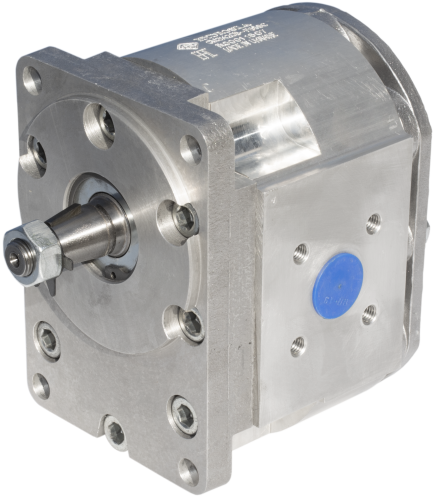

Гідромотори шестеренні серії "KVANT"
- Робочий об'єм 20 ... 71 смᶟ
- Номінальний тиск до 250 бар
- Максимальний тиск до 270 бар
- Максимальна частота обертання до 3000 хв⁻¹
- Габаритно-приєднувальні розміри за міжнародними стандартами SAE, DIN, EUROPEAN, GERMAN
- Реверсивний напрямок обертання ведучого вала опціонально
- Вбудовані клапани опціонально
- Варіант з вузлом приводу опціонально
Гідромотори шестеренні групи 3 мають широкий вибір валів, фланців і приєднань гидроліній, що відповідають міжнародним стандартам, що дозволяє використовувати їх у безлічі додатків. Мають високі показники надійності і довговічності.
Застосування:
- Сільськогосподарська техніка
- Будівельна техніка
- Лісова техніка
- Комунальні машини
Згідно технічних умов (ТУ): продукція ТМ Hydrosila призначена для роботи в гідравлічних системах тракторів, автомобілів, сільськогосподарської техніки та будівельно-дорожньої техніки. Гідравліка ТМ Hydrosila не призначена для застосування на авіаційній та військовій техніці, в хімічній, медичній, легкій та харчовій промисловості тощо; не може бути використана для перекачки хімічних рідин та в гідравлічних системах, що працюють на водних розчинах на основі спеціальних гліколей та воді.
Не є продукцією подвійного використання.
Гідромотори шестеренні відрізняються універсальністю, простотою конструкції і низькими витратами на обслуговування. Сучасні технології та багаторічний досвід компанії HYDROSILA дозволяють нам створювати гідромотори з високими показниками надійності і довговічності. Низький рівень шуму, величезний асортимент приєднувальних розмірів і опцій роблять ці гідромотори відмінним рішенням для гідрофікаціі різної мобільної техніки та обладнання.
Характеристики:
- Гідромотор шестеренний із зовнішнім зачепленням.
- Реверсивний напрямок обертання опціонально.
- Легкий і міцний корпус з алюмінієвого прокатного профілю.
- Монтажні фланці і задні кришки з алюмінієвого сплаву або високоміцного чавуну.
- Монтажні фланці і вали відповідають міжнародним стандартам SAE, DIN, EUROPEAN, GERMAN.
- Підведення гидроліній в корпусі або задній кришці.
- Можливість установки клапанів: запобіжних, електро-пропорційних, реверсу.
- Монтажний фланець з підшипниковий вузлом опціонально.
- Високоякісні ущільнення NBR (Viton опціонально).
- Можливі індивідуальні рішення для спеціальних застосувань.
Робочі рідини: мінеральні та спеціальні оливи з кінематичною в'язкістю 30...70 мм²/с при температурі +50°С.
Технічні характеристики моторів шестеренних серії КVANT 3 групи
| Код робочого об'єму Displacement code |
GM3K20 | GM3K23 | GM3K25 | GM3K28 | GM3K32 | GM3K36 | GM3K40 | GM3K45 | GM3K50 | GM3K56 | GM3K63 | GM3K71 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальний робочий об'єм Displacement max |
cm3 | 20 | 23 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 | 71 |
| Розмір A Dimension A |
mm | 78,5 | 80,5 | 81,8 | 83,8 | 86,4 | 89 | 91,7 | 95 | 99 | 102 | 106,4 | 111,6 |
| Максимальний тривалий тиск, P1 Max. continuous pressure, P1 |
bar | 250 | 240 | 230 | 210 | 200 | 190 | 170 | |||||
| Тиск при навантаженні, P2 Starting pressure, P2 |
bar | 270 | 260 | 250 | 230 | 220 | 210 | 190 | |||||
| Мінімальна частота обертання за, P1≤100 bar, nmin Min. speed at P1≤100 bar, nmin |
min-1 | 700 | 600 | ||||||||||
| Максимальна частота обертання, nmax Max speed, nmax |
min-1 | 3000 | 2500 | ||||||||||
| Крутний момент за, P1 Output torque at P1 |
N×m | 70 | 80,6 | 87,6 | 98,1 | 107,6 | 121,1 | 134,5 | 145 | 147,1 | 156,9 | 167,7 | 169,1 |
| Вага Weight |
kg | 6,9 | 7 | 7,1 | 7,2 | 7,3 | 7,5 | 7,6 | 7,8 | 8,1 | 8,3 | 8,5 | 8,8 |
