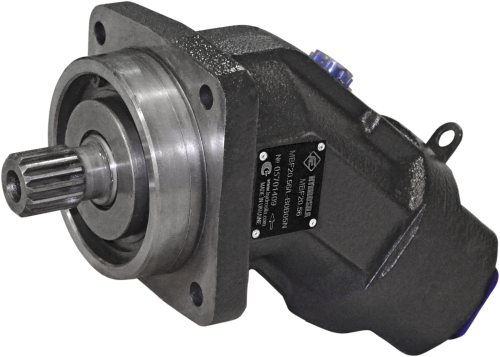

Гідромотори аксіально-поршневі нерегульовані серії BF20
- Робочий об'єм 56, 80, 107 смᶟ/об
- Номінальний тиск 400 бар
- Максимальний тиск 450 бар
- Вбудована гідроапаратура опціонально
Нерегульовані аксіально-поршневі гідромотори з похилим блоком серії BF20: MBF20.56 MBF20.80 MBF20.107 виготовляються у корпусі з високоміцного чавуну та призначені для роботи в гідравлічних системах мобільної техніки й обладнання за значних навантажень. Можуть застосовуватися як у гідросистемах із розімкненим, так і із замкнутим контуром.
Застосування:
- будівельна техніка;
- сільськогосподарська техніка;
- лісові машини;
- вантажне обладнання;
- комунальні машини;
- гірничо-шахтне обладнання;
- обладнання нафтогазової галузі;
- залізничний транспорт.
Згідно з технічними умовами (ТУ) продукція ТМ Hydrosila не є продукцією подвійного використання.
Гідромотори мають аксіально-поршневу конструкцію з похилим блоком і постійним робочим об’ємом. Кут нахилу блока 40° забезпечує компактність конструкції та високі експлуатаційні характеристики.
Корпус із високоміцного чавуну забезпечує міцність і надійну роботу в умовах значних гідравлічних навантажень та температурних коливань. Біметалічний блок циліндрів має високу зносостійкість, а конічні роликопідшипники дають змогу приводному валу сприймати значні радіальні та осьові навантаження.
Конічні плунжери з компресійними кільцями та конструкція качаючого вузла забезпечують стабільну роботу гідромотора в широкому діапазоні частот обертання. Для окремих застосувань доступні виконання з інтегрованою гідроапаратурою.
Характеристики:
- нерегульований аксіально-поршневий гідромотор із похилим блоком;
- постійний робочий об’єм;
- кут нахилу блока — 40°;
- високий гідромеханічний ККД;
- корпус із високоміцного чавуну;
- ущільнення приводного вала з підвищеною термостійкістю;
- біметалічний блок циліндрів з високою зносостійкістю;
- конічні роликопідшипники для сприйняття значних радіальних та осьових навантажень;
- конічні плунжери з компресійними кільцями;
- стабільна робота в широкому діапазоні частот обертання;
- монтажний фланець відповідно до стандарту ISO 3019-2;
- приводні вали відповідно до стандартів DIN, SAE, ДСТУ і ГОСТ;
- інтегрована гідроапаратура — опціонально.
Робочі рідини: мінеральні та спеціальні оливи з кінематичною в'язкістю 30...70 мм²/с при температурі +50 °С.
Рідини повинні відповідати стандарту DIN 51524-2.
Технічні характеристики гідромоторів аксіально-поршневих серії MBF20
| Типорозмір Size |
MBF20.56 | MBF20.80 | MBF20.107 | |
|---|---|---|---|---|
| Код робочого об'єму Displacement code |
cm3/rev | 56,1 | 80,4 | 106,7 |
| Число обертів (мінімальне) Speed (minimum) |
min-1 | 50 | ||
| Число обертів (номінальне) Speed (rated) |
min-1 | 2000 | 1800 | 1600 |
| Число обертів (максимальне) Speed (maximum) |
min-1 | 5000 | 4500 | 4000 |
| Тиск на вході (номінальний) Inlet Pressure (rated) |
bar | 400 | ||
| Тиск на вході (максимальний) Inlet Pressure (maximum) |
bar | 450 | ||
| Тиск на виході (номінальний) Outlet pressure (rated) |
bar | 200 | ||
| Тиск на виході (номінальний) Outlet pressure (rated) |
bar | 250 | ||
| Максимальний тиск дренажу Maximum drain pressure |
bar | 2,5 | ||
| Витрата мінімальна Inlet flow (minimum) |
l/min | 3 | 4 | 5 |
| Витрата номінальна Inlet flow (rated) |
l/min | 112 | 145 | 171 |
| Витрата максимальна Inlet flow (maximum) |
l/min | 281 | 362 | 427 |
| Крутний момент (номінальний) Torque (rated) |
Hm | 357 | 51 | 680 |
| Крутний момент (максимальний) Torque (maximum) |
Hm | 402 | 576 | 765 |
| Потужність (ефективна) номінальна Output power (rated) |
kW | 75 | 96 | 114 |
| Потужність (ефективна) максимальна Output power (maximum) |
kW | 210 | 271 | 320 |
| ККД (гідромеханічний) Efficiency (hydromechanical) |
0,94 | |||
| ККД (повний) Efficiency (total efficiency) |
0,95 | |||
| Вага (без робочої рідини) Weight (without fluid) |
kg | 18 | 23 | 32 |
