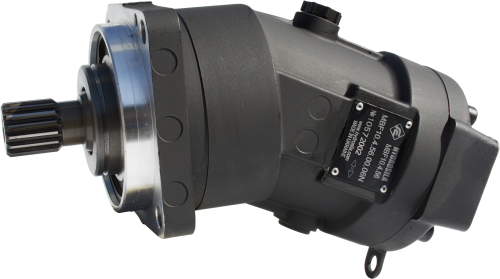

Гідромотори аксіально-поршневі нерегульовані серії "MBF10"
- Робочий об'єм 28 ... 112 смᶟ
- Номінальний тиск 250 бар
- Максимальний тиск 480 бар
- ККД Високий
- Вбудована гідроапаратура опціонально
Нерегульовані аксіально-поршневі гідромотори з похилим блоком в корпусі з високоміцного алюмінієвого сплаву. Надійна і ефективна конструкція добре зарекомендувала себе при роботі в гідросистемах мобільних машин різного призначення як з розімкненим, так і з замкнутим контурами.
Застосування:
- Ковшові навантажувачі
- Автокрани
- Екскаватори
- Катки дорожні
- Комунальні машини
- Бурові машини
- Автогрейдери
- Асфальтоукладальники
- Залізнична техніка
- Гірничо-шахтне обладнання
Згідно технічних умов (ТУ): продукція ТМ Hydrosila призначена для роботи в гідравлічних системах тракторів, автомобілів, сільськогосподарської техніки та будівельно-дорожньої техніки. Гідравліка ТМ Hydrosila не призначена для застосування на авіаційній та військовій техніці, в хімічній, медичній, легкій та харчовій промисловості тощо; не може бути використана для перекачки хімічних рідин та в гідравлічних системах, що працюють на водних розчинах на основі спеціальних гліколей та воді.
Не є продукцією подвійного використання.
Нерегульовані аксіально-поршневі гідромотори з похилим блоком в корпусі з високоміцного алюмінієвого сплаву. Надійна і ефективна конструкція добре зарекомендувала себе при роботі у важких умовах. Ці універсальні гідромотори можуть застосовуватися в гідросистемах різних машин і обладнання як з розімкненим, так і з замкнутим контурами.
Xарактеристики:
- Конструкція з похилим блоком, кут нахилу 26 градусів.
- Високий гідромеханічний ККД.
- Корпус з високоміцного алюмінієвого сплаву.
- Ущільнення валу має підвищену стійкість до високих температур.
- Біметалічний блок циліндрів качаючого вузла має високу зносостійкість.
- Конічні роликопідшипники дозволяють валу насоса витримувати високі радіальні і осьові навантаження.
- Плавний робочий хід у всьому діапазоні швидкостей.
- Монтажний фланець за стандартом ISO 3019/2.
- Вали приводу за стандартом DIN, ГОСТ.
- Вбудована гідроапаратура опціонально.
Робочі рідини: мінеральні та спеціальні оливи з кінематичною в'язкістю 30...70 мм²/с при температурі +50°С.
Рідини повинні відповідати стандарту DIN 51525.
| Типорозмір Size |
MBF10.2.28 | MBF10.4.56 | MBF10.4.112 | |
|---|---|---|---|---|
| Код робочого об'єму Displacement code |
cm3 | 28 | 56 | 112 |
| Число обертів (мінімальне) Speed (minimum) |
min-1 | 50 | ||
| Число обертів (номінальне) Speed (rated) |
min-1 | 1920 | 1800 | 1200 |
| Число обертів (максимальне) Speed (maximum) |
min-1 | 4750 | 3750 | 3000 |
| Тиск на вході (номінальний) Inlet Pressure (rated) |
bar | 200 | 250 | |
| Тиск на вході (максимальний) Inlet Pressure (maximum) |
bar | 320 | 400 | |
| Тиск на виході (номінальний) Outlet pressure (rated) |
bar | 200 | ||
| Тиск на виході (номінальний) Outlet pressure (rated) |
bar | 200 | ||
| Максимальний тиск дренажу Maximum drain pressure |
bar | 1 | 2,5 | |
| Витрата мінімальна Inlet flow (minimum) |
l/min | 1 | 3 | 6 |
| Витрата номінальна Inlet flow (rated) |
l/min | 54 | 101 | 134 |
| Витрата максимальна Inlet flow (maximum) |
l/min | 133 | 210 | 336 |
| Крутний момент (номінальний) Torque (rated) |
Hm | 89 | 223 | 446 |
| Крутний момент (максимальний) Torque (maximum) |
Hm | 143 | 357 | 713 |
| Потужність (ефективна) номінальна Output power (rated) |
kW | 18 | 42 | 56 |
| Потужність (ефективна) максимальна Output power (maximum) |
kW | 71 | 140 | 224 |
| ККД (гідромеханічний) Efficiency (hydromechanical) |
0,95 | |||
| ККД (повний) Efficiency (total efficiency) |
0,95 | |||
| Вага (без робочої рідини) Weight (without fluid) |
kg | 9 | 17 | 29 |
