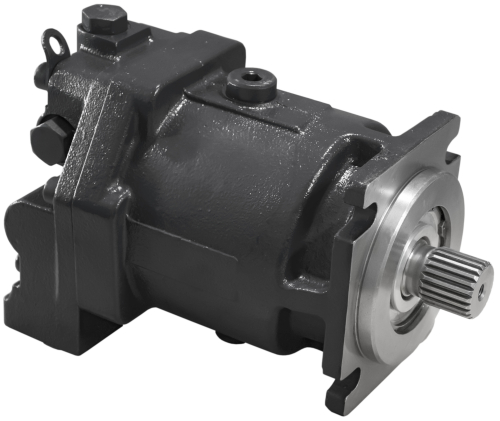

Гідромотори аксіально-поршневі нерегульовані серії H|Hydrosila

Робочий об'єм 33 ... 112 смᶟ/об
Номінальний тиск 420 бар
Максимальний тиск 450 бар
Вбудована гідроапаратура опціонально
Компакт-версія для обмеженого простору є

Опис

Нерегульовані аксіально-поршневі гідромотори серії H (MFH33, MFH52, MFH71, MFH90, MFH112) з похилою шайбою призначені для роботи в гідросистемах із замкнутим і розімкнутим контурами. Вони застосовуються у складі гідростатичних трансмісій приводів ходу та робочого обладнання комбайнів, автобетонозмішувачів, а також іншої дорожньої й будівельної техніки.

Застосування:

Комбайни;
Автобетонозмішувачі;
Асфальтоукладачі;
Нафтогазове обладнання;
Гірничо-шахтне обладнання.

Згідно з технічними умовами (ТУ), продукція HYDROSILA не належить до продукції подвійного використання.

Гідромотори серії MFH — це конкурентоспроможне за ціною рішення для різних умов експлуатації. В основі їхньої конструкції лежить концепція Sauer Series 20. Масштабна модернізація, проведена на основі багаторічного досвіду компанії, дала змогу значно поліпшити технічні та експлуатаційні характеристики основних вузлів, зберігши перевірені надійність і довговічність конструкції.

Ці гідромотори відповідають вимогам експлуатації у важких умовах на будівельних, дорожніх і сільськогосподарських машинах.

Особливості конструкції:

Аксіально-поршнева конструкція з похилою шайбою;
Високий гідромеханічний ККД;
Біметалева розподільна плита з високою зносостійкістю;
Полегшені плунжери для надійної роботи за максимальних навантажень;
Монтажні фланці відповідно до стандартів SAE;
Конічні роликопідшипники, здатні витримувати високі радіальні та осьові навантаження;
Радіальне або торцеве ущільнення вала для надійної зовнішньої герметичності;
Можливість встановлення вбудованої гідроапаратури.

Робочі рідини: мінеральні та спеціальні оливи з кінематичною в’язкістю 30–70 мм²/с за температури +50 °C. Робочі рідини мають відповідати стандарту DIN 51524-2.

Технічні характеристики

Технічні характеристики аксіально-поршневих моторів серії MFH

Код робочого об'єму Displacement code		З клапанною коробкою With manifold block					З вбудованими клапанами в кришку задню With valves built-in to the end cap
		33	52	71	90	112	71	90	112
Максимальний робочий об'єм Displacement max	cm³/об ccm	33,3	51,6	69,8	89,8	110,8	69,8	89	110,8
Максимальний тиск в гідролінії високого тиску Maximum pressure in high pressure line	bar	450
Номінальний тиск в гідролінії високого тиску Rated pressure in high pressure line	bar	420
Максимальний тиск дренажу Maximum case pressure	bar	2,5
Максимальний крутний момент Maximum rotating torque	Н.м N.m	203	314	425	542	675	425	542	675
Максимальна частота обертання Maximum speed	мин^-1 min^-1	3590	4160		3720		2900
Мінімальна частота обертання Minimum speed	мин^-1 min^-1	50
Номінальна частота обертання Rated speed	мин^-1 min^-1	2500
Номінальна потужність Rated power	кВт kW	46	71,3	96	125,6	156,4	96	125,6	156,4
Вага (без робочої рідини) Weight (without fluid)	кг kg	30	35	40	47	50	35		35,5
